Инструменты » Dobson 150F8

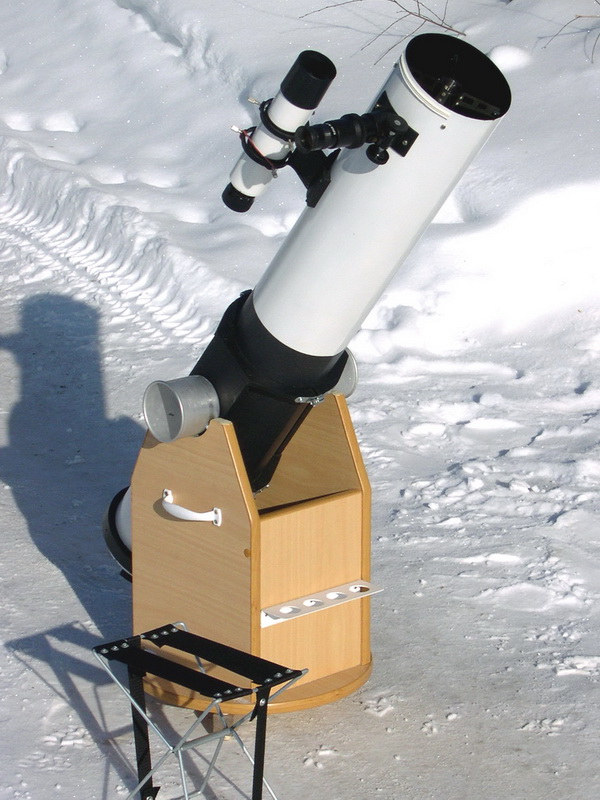

Dobson 150

Телескоп собран из комплекта оптики НПЗ (ТАЛ-2) в оправах, диаметр главного зеркала 150мм (сферическое), F=1200мм. Труба выгнута из листового металла толщиной 1мм и сварена (в заводских условиях - спасибо Минскому Автозаводу!). Окрашена аэрозольными нитрокрасками (естественно, внутренняя поверхность - матовая черная). Ложементы трубы выпилены из фанеры 10мм (дуги) и 15мм (площадки), дуги обклеены по внутренней поверхности полосками самоклеющейся пористой резины (основа ковриков для мышей), половинки стянуты на трубе с помощью разрезанных пополам хомутов с винтовой стяжкой.
Для балансировки трубы на заднем конце укреплено стальное кольцо весом около 1,5кг, кроме того, дополнительный груз около 700г крепится снизу к трубе для уравновешивания несимметричной нагрузки от искателя 8х50 (довольно тяжелого) и, возможно, особо громоздких окуляров и пр. Вес трубы в сборе (с полуосями высоты и искателем) - 11.5кг.
Монтировка собрана полностью из ДСП 16мм стандартными мебельными винтами, все детали окантованы пластиком на автогерметике для улучшения влагостойкости, полуоси высоты изготовлены из алюминиевых кружек диаметром 95мм, скользят на второпластовых опорах. Азимутальный круг-основание диаметром 400мм (относительно большой диаметр выбран для увеличения устойчивости) вращается вокруг оси - болта М8 (на густой смазке) опираясь на 2 подшипника и одну фторопластовую опору, это позволило подобрать оптимальный коэффициент трения. Подшипники, опора и ось закреплены на деревянном Т-образном основании, снизу, непосредственно под подшипниками и фторопластовой опорой сделаны небольшие ножки из очень жесткой резины (от корпуса компьютера). Полный вес телескопа с монтировкой - 16.5кг, т.е. вся деревянная часть монтировки весит около 5кг..
Качество телескопа меня вполне устроило, он хорошо сбалансирован, монтировка устойчивая и жесткая, легко и плавно наводится, возвратного движения практически нет, в то же время трение достаточно для сохранения положения трубы при применении практически любых окуляров, впрочем, вес окуляра легко компенсируется перемещением дополнительного противовеса. Оптика, вообще говоря, могла бы быть и лучше, остаточная сферическая аберрация хорошо заметна при сравнении зафокального и предфокального изображений, но в фокусе изображение вполне удовлетворительное (наблюдал до 240х), кома практически незаметна даже на краю поля зрения.
Использую окуляры НПЗ 32мм, 25мм, 20мм, 15.7мм (с подсвечиваемым перекрестием), 10мм и 2х линзу Барлоу.
Dobson150 Dobson150

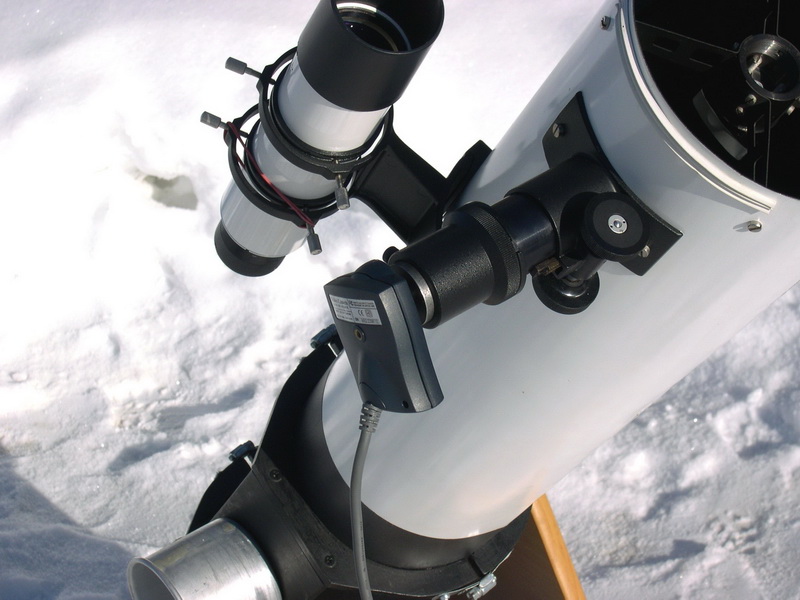

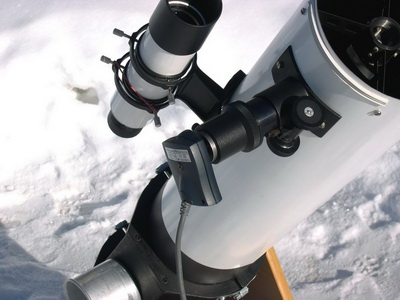

окулярная часть

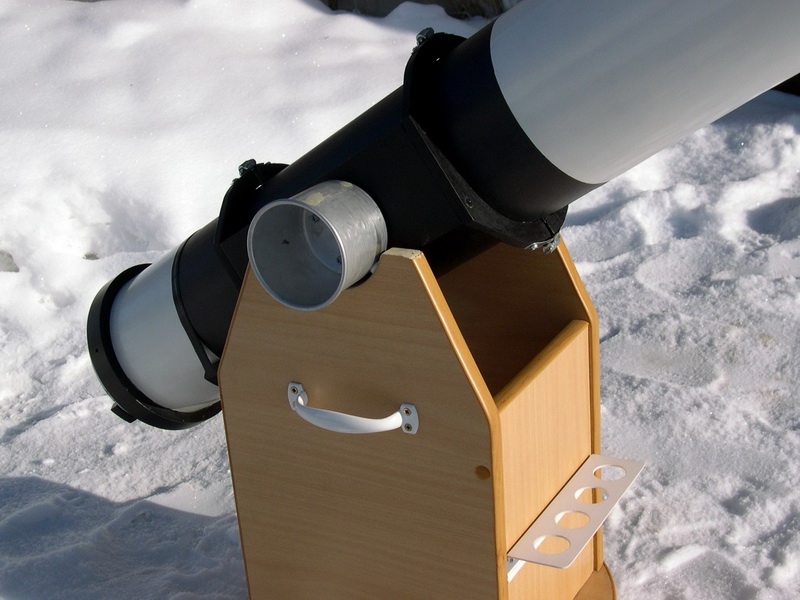

монтировка
