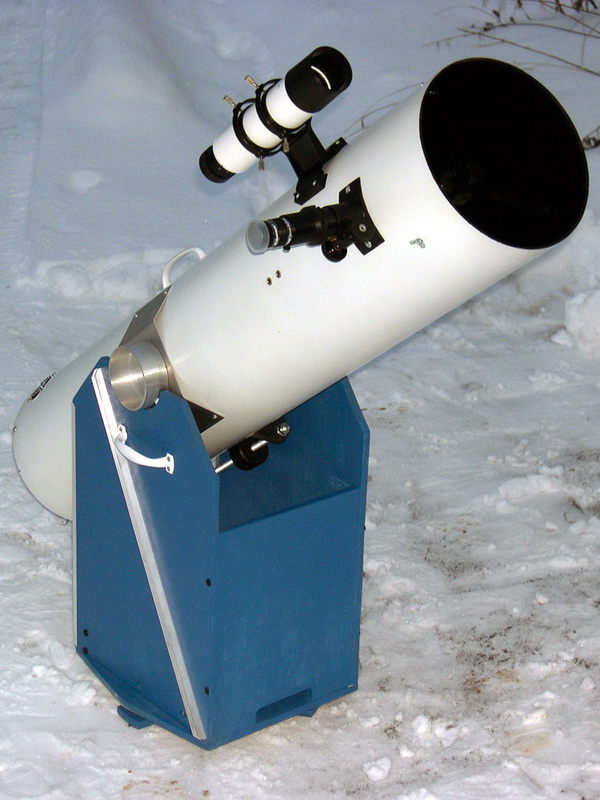

Dobson 200

Это второй мой самодельный инструмент - понаблюдав в 150-мм Добсон, естественно, захотелось чего-то большего. К тому же у меня уже был комплект оптики для 200-мм Ньютона, изготовленный Альбертом Гарнелисом в 1991 году - увы, в то время у меня не было возможности достроить телескоп и зеркала благополучно пролежали более 10 лет...
Конструкция телескопа вполне классическая, при постройке я использовал уже отработанные на предыдущем Добсоне решения, но многое, конечно, было улучшено.
Итак, главное зеркало параболическое D=203мм, F=1245мм, толщина зеркала 18мм.
По оценке Валерия Корнеева точность параболы около l/5. Диагональное зеркало имеет малую ось 50мм, толщина 3мм.
Первоначально я планировал использовать ферменную конструкцию, но потом узнал о заводе "Электроизолит" в Хотькове и заказал там бумажно-бакелитовую трубу диаметром 258мм и толщиной стенок 4мм. Труба полностью оправдала мои надежды - она оказалось очень прочной, довольно легкой (чуть меньше 4кг), материал легко обрабатывается и хорошо гасит вибрации. В качестве оправы главного зеркала использовал выгнутую из 2мм стали трехлепестковую звезду (в первом варианте она служила задней стенкой ферменной трубы) с приваренными гайками для юстировочных шпилек и боковых фиксирующих винтов. Зеркало было приклеено к оправе шестью точками прозрачного герметика по радиусу примерно 50% радиуса зеркала. При склейке с помощью прокладок обеспечивался зазор между зеркалом и оправой в 3мм. На боковые винты накручены гайки с приваренными к ним небольшими пружинными полосками для разгрузки по торцевой поверхности, сверху зеркало для страховки придерживается пластмассовыми лапками. Задняя стенка трубы выточена из 8мм текстолита, оправа крепится на ней с помощью подпружиненных шпилек, после юстировки фиксируется центральным винтом.
Dobson200 - детали оправы ГЗ Dobson200 - зеркало в оправе

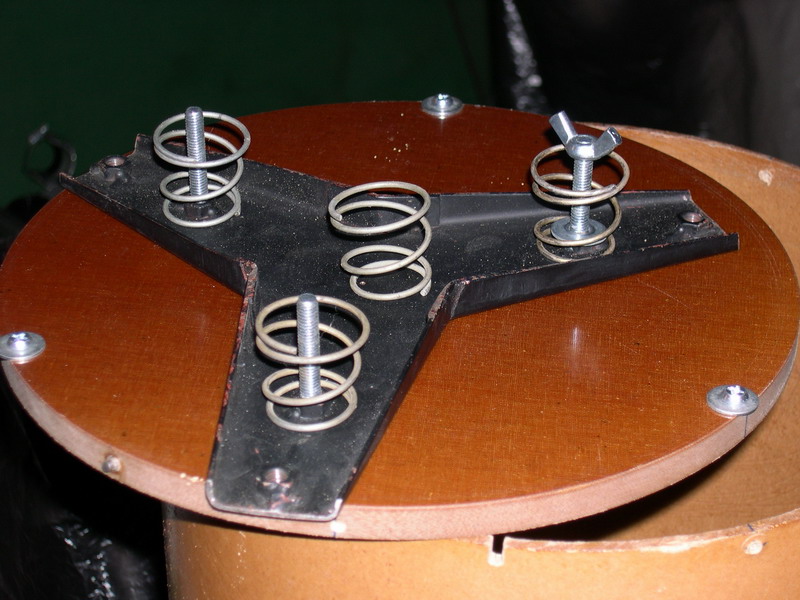

детали оправы ГЗ

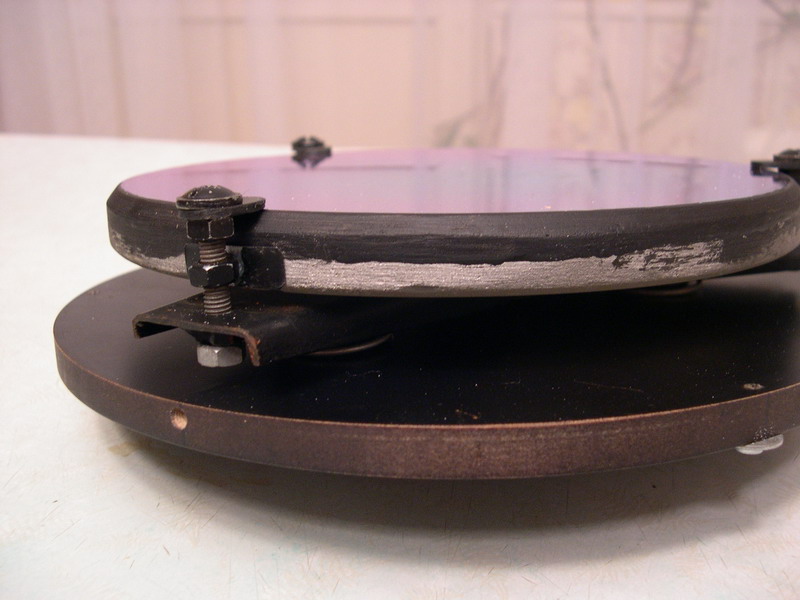

зеркало в оправе

Dobson 200 - диагональное зеркало
Юстировочный узел диагонального зеркала выточен из алюминия, само зеркало приклеено герметиком к изогнутой на 45гр стальной пластине. Растяжки стальные толщиной 1мм, их края, прилегающие к юстировочнуму узлу, отогнуты на 70гр - так, чтобы плоскость растяжек проходила через ось узла, это исключает поворот зеркала при натяжении растяжек. К трубе отогнутые площадки растяжек крепятся винтами. Я выбрал схему с тремя растяжками для уменьшения яркости дифракционных лучей. При этом количество лучей увеличивается до 6, но их яркость снижается вдвое (по сравнению со схемой с 4 растяжками) и при большинстве наблюдений они незаметны.
На боковых стенках трубы около главного зеркала были выпилены 4 отверстия для размещения 50мм вентиляторов. Два нижних вентилятора направляют поток вдоль рабочей поверхности зеркала, два верхних - вытяжные, обеспечивают циркуляцию воздуха. Такая схема обдува зеркала позволяет не только быстрее охлаждаться зеркалу (возможно, для охлаждения она и неоптимальна, проигрывая варианту, где поток воздуха направлен перпендикулярно поверхности зеркала) но и сдувает пограничный теплый слой воздуха, создающий "линзу" перед зеркалом.
Питание вентиляторов 12V выведено на разъем в нижней части трубы. Через этот же разъем подается и питание 5V для подсветки окуляров и искателя - два разъема для подключения светодиодов расположены около окулярного узла.
В телескопе использован стандартный фокусер НПЗ под окуляры 1.25" и искатель 8x50. Кстати, искатель отличный, в него видны практически все объекты каталога Месье, вот только тяжеловат и перекрестие без подсветки часто неразличимо.
Для уравновешивания искателя, окуляров и фотоаппарата телескоп оснащен регулируемым противовесом - точеный стальной цилиндр скользит по закрепленному в нижней части трубы стержню и фиксируется винтом. В переднем положении противовеса телескоп сохраняет положение даже без окуляра, при смещении противовеса назад - уравновешивает закрепленный за окуляром фотоаппарат Nikon CoolPix 4300. Этого диапазона регулировки вполне достаточно.
Монтировка изготовлена из 12мм фанеры, вообще-то этой толщины мало и вилки были усилены алюминиевыми швелерами по диагонали и по задней кромке. Это позволило обеспечить отличную жесткость монтировки при небольшом весе.
Полуоси высоты выточены из алюминия и вращаются на фтороплластовых прокладках. Азимутальная ось представляет собой блок подшипников от 5-дюймового дисковода, основание монтировки вращается вокруг этой оси, опираясь на два подшипника и фтороплластовую прокладку, закрепленные на фанерном основании. Так как опоры находятся непосредственно над ножками, особой прочности от этого основания не требуется - вполне хватило той же 12мм фанеры.
Dobson200 - труба Dobson200

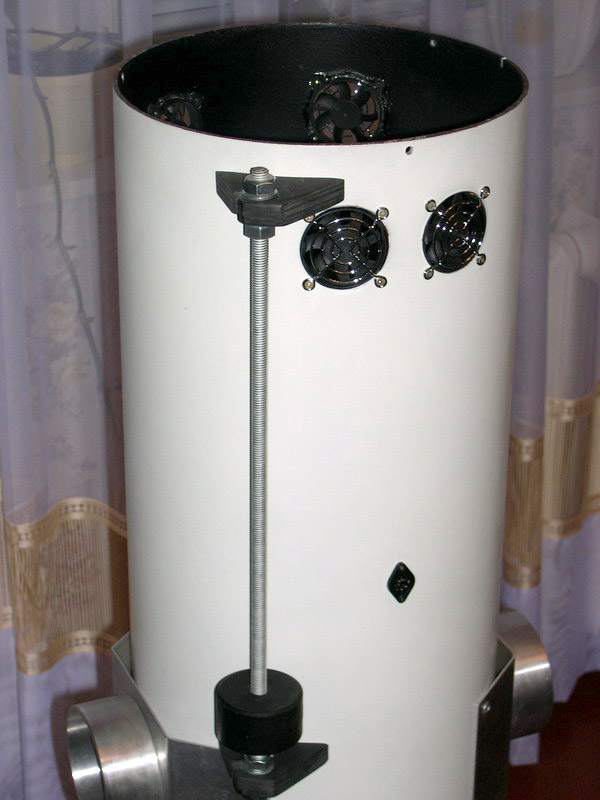

Обдув ГЗ

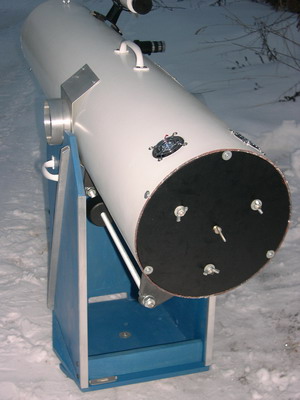

вид сзади
