Инструменты » МТО-11СА

МТО-11СА

Телескоп изготовлен на основе фотообъектива МТО-11СА, диаметр 100мм, F=1000мм. Объектив комплектовался тремя светофильтрами - оранжевым, зеленым и ультрафиолетовым. К сожалению, качество оптики не дифракционное, но при увеличении до 100х аберрации почти не заметны, а компактность инструмента делают его очень удобным для выездов на наблюдения deep-sky.
Были выполнены небольшие доработки. Удаление ограничителя фокусировки и применение более короткой окулярной трубки вместо стандартной от НПЗ (ее длина соответствует рабочему отрезку фотоаппарата) позволило увеличить светосилу (фокусное расстояние стало около 800мм) и применять практически равнозрачковое увеличение с 32мм окуляром, сферическая аберрация при этом заметно не увеличилась. Кроме того, такая нехитрая доработка очень благотворно сказалась при съемке с помощью недорогой WEB-камеры с CMOS-сенсором. Корректор поля остался на своем месте, что позволило сохранить герметичность трубы.
Монтировка - Konus`овский аналог EQ1, к сожалению, хуже оригинала во многих деталях - широта выставляется не винтом, а просто поворачивая и зажимая полярную ось, стержни маховиков изготовлены из жесткой пластмассы, винт стопора по прямому восхождению цепляется за червяк привода при некоторых углах. Пришлось сошлифовать торец стопорного винта так, чтобы в зажатом положении его рукоятка распологалась горизонтально, пластмассовые стержни маховичков заменил на обрезки автомобильных тормозных трубок, ноги монтировки, как правило, не выдвигаю для повышения жесткости.
Объектив крепится к монтировке посредством уголка на два штатных резьбовых узла, однако, такое решение оказалось неудачным - корпус объектива недостаточно жесткий и при таком креплении подвержен деформациям, вызывающими астигматизм, заметный при увеличении более 100х. Необходимо крепление с помощью достаточно жестких хомутов.
В качестве искателя используется пластмассовая трубка, края которой изнутри покрыты фосфоресцирующей краской. Такой простейший визир оказался достаточно удобен в работе при не очень больших увеличениях.

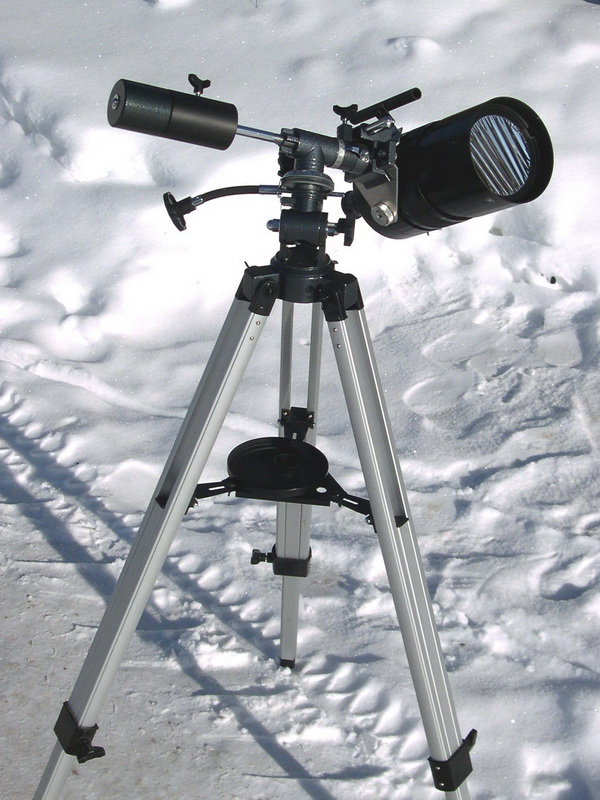

На фото вверху виден установленный апертурный солнечный фильтр из пленки BAADER, закрепленный в резьбе светофильтра.

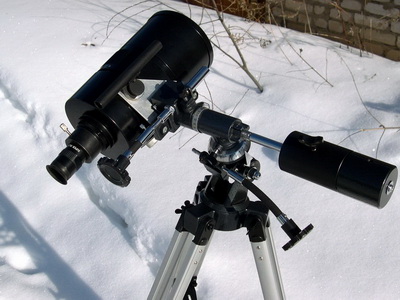

МТО-11СА + EQ1 МТО-11СА + EQ1

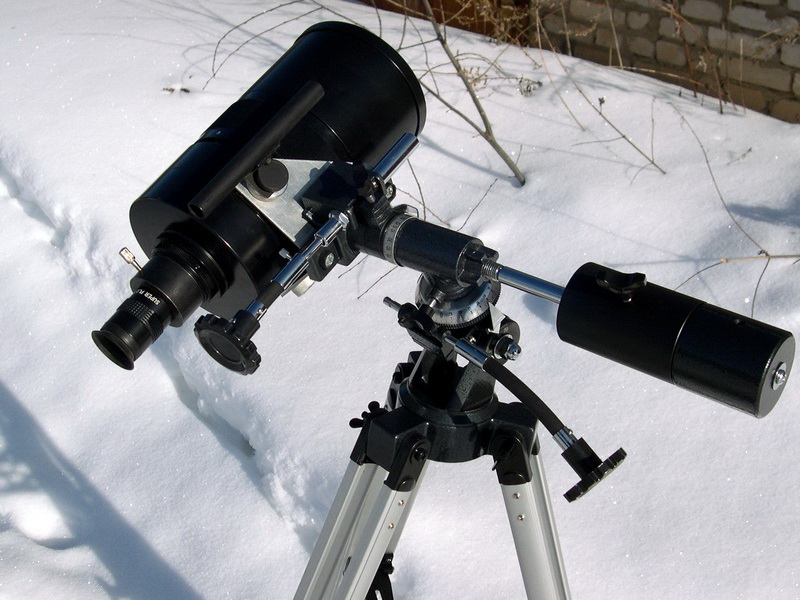

МТО-11СА на монтировке EQ1

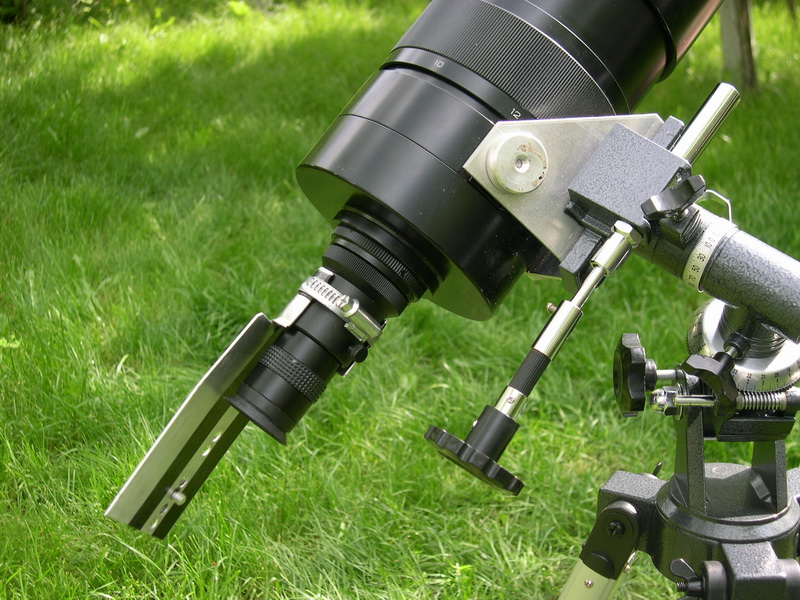

МТО-11СА + EQ1. На окуляре - площадка для крепления фотоаппарата Nikon4300


Этот объектив использовался как для окулярной съемки фотоаппаратом Nikon4300, так и для съемки в прямом фокусе фотоаппаратами "Зенит" и Canon350D. В последнем случае сказывается низкая светосила объектива и неудобство его фокусировки. С появлением более совершенных инструментов МТО иногда использовался в качестве гида.
МТО-11СА-гид1 МТО-11СА-гид

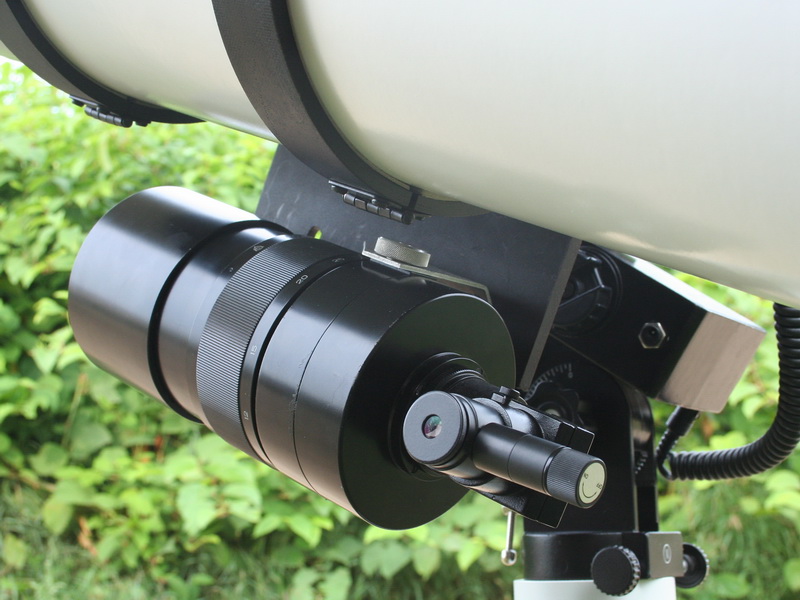

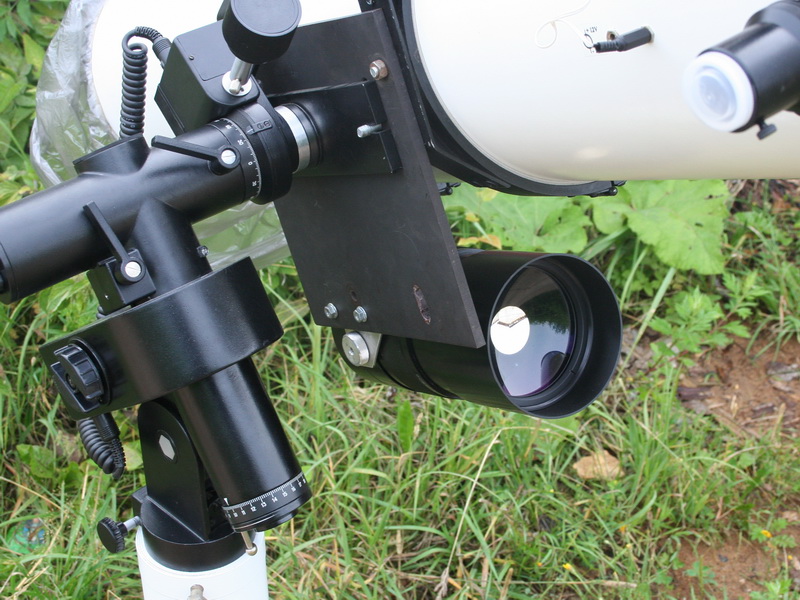

МТО-11СА - гид для 200-мм Ньютона
МТО-11СА - гид
