Инструменты » Newton 200

Newton 200 + MT-3S

Этот телескоп является дальнейшей модернизацией 200-миллиметрового Добсона. Сначала это была труба старого телескопа, установленная на новосибирскую монтировку MT-3s, оснащенную часовым приводом на основе шагового двигателя. При этом сохранялась возможность использовать телескоп и на монтировке Добсона.
Однако это был только первый этап. Вскоре труба была полностью переделана - оптика заменена на более качественную с ситалловым главным зеркалом, задняя стенка трубы стала трехлучевой для улучшения вентиляции зеркала (выпилена из 12мм текстолита), с трубы были убраны вентиляторы - мой телескоп практически постоянно хранится в неотапливаемом гараже и принудительный обдув нужен нечасто. Окулярный узел и крепление диагонального зеркала остались без изменений.

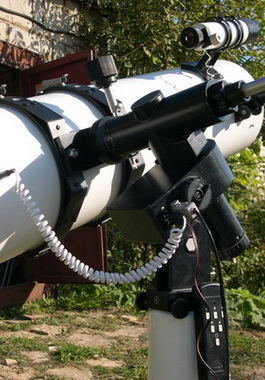

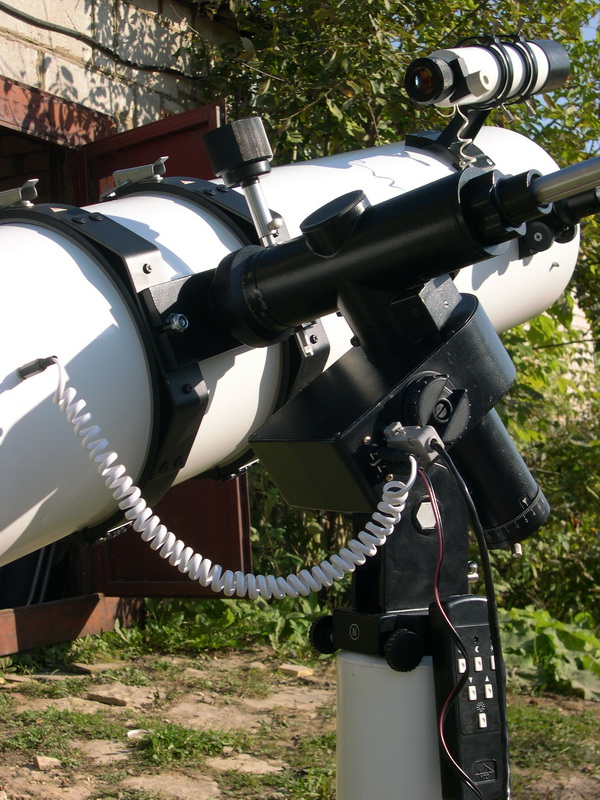

Крепление трубы к монтировке тоже было полностью переделано - для этого были изготовлены стеклотекстолитовые кольца. Основой для них послужили обрезки трубы подходящего диаметра, найденные на хотьковском заводе "Электроизолит", вырезанные кольца были снабжены алюминиевыми площадками и усилены текстолитовыми треугольниками для увеличения жесткости. Изнутри кольца обклеены картоном (их внутренний диаметр был несколько больше необходимого), половинки колец соединены мебельными петлями, а в закрытом положении фиксируются накидными замками. Конструкция оказалась простой и надежной.
Монтировка MT-3s оказалась очень жесткой и грузоподъемной (правда, она несколько тяжеловата, но это даже не могу назвать недостатком - просто солидная монтировка). Потребовалась регулировка прижатия червяка часового привода для уменьшения люфтов по прямому восхождению, был установлен дополнительный противовес. Мне показалось крайне неудачным электропитание монтировки - оно выполнено с использованием экзотических разъемов (причем плохо фиксирующихся в своих гнездах), часть из которых - аудио-моно штекеры, но все разных размеров. Странное конструктивное решение... Я заменил все разъемы на стандартные штекеры электропитания - это заметно повысило надежность их крепления и позволило легко изготовить дополнительные кабели для питания от аккумулятора. Такие же разъемы использованы и для подачи питания к окулярному узлу для подсветки искателя или гида.
newton200 newton200 newton200

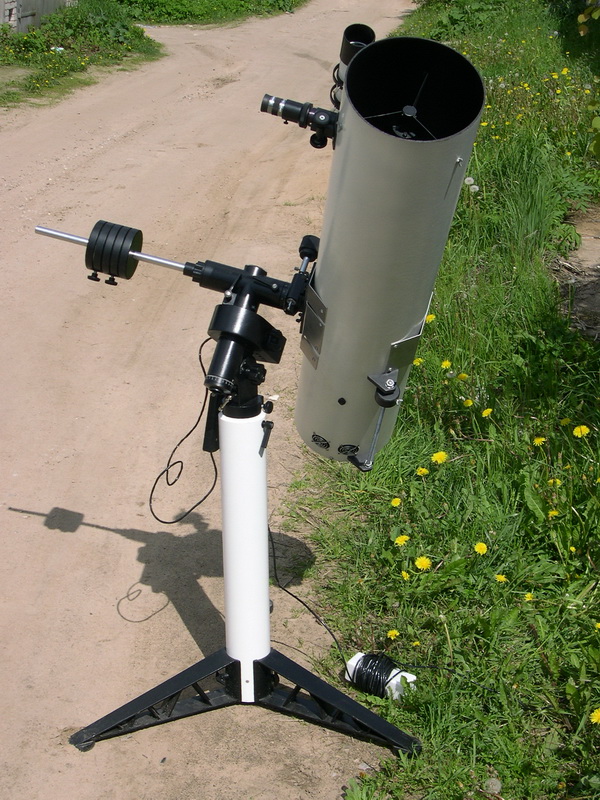

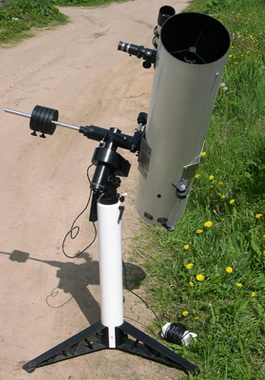

Труба Добсона на MT-3s

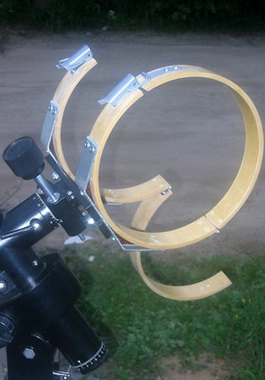

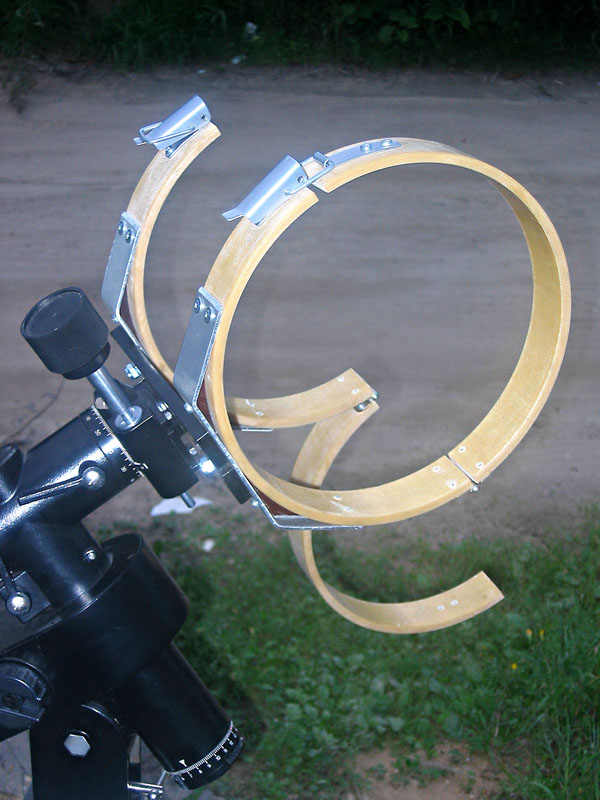

Текстолитовые кольца

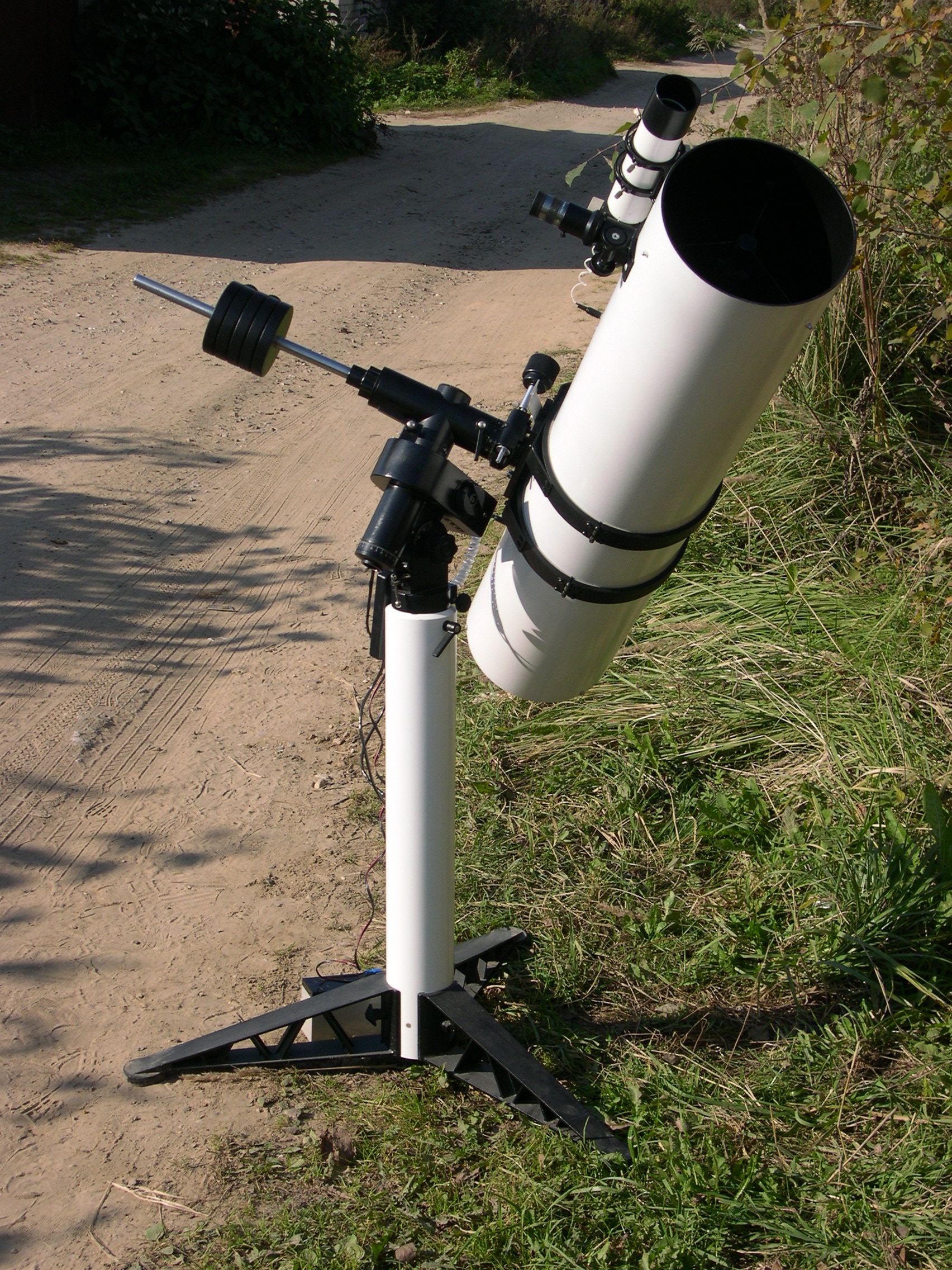

Новая труба в кольцах

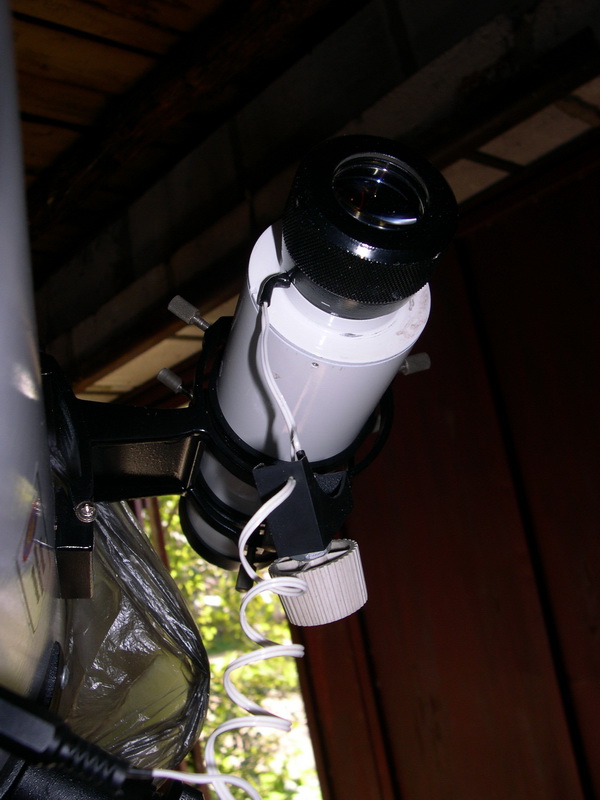

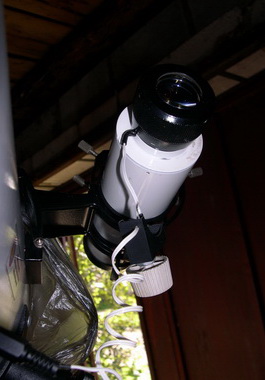

Для подсветкм перекрестия искателя НПЗ 8х50 красный светодиод установлен в отверстии на окулярной трубке, заменено перекрестие (на небольшом бумажном кольце натянуты тонкие шелковые нити из оплетки UTP-кабеля), питание на светодиод подается от разъема на трубе (12V) через постоянный резистор 6кОм и переменный 10кОм, что обеспечивает хороший диапазон изменения яркости подсветки (на фото справа корпус переменного резистора еще не закреплен на трубе искателя).

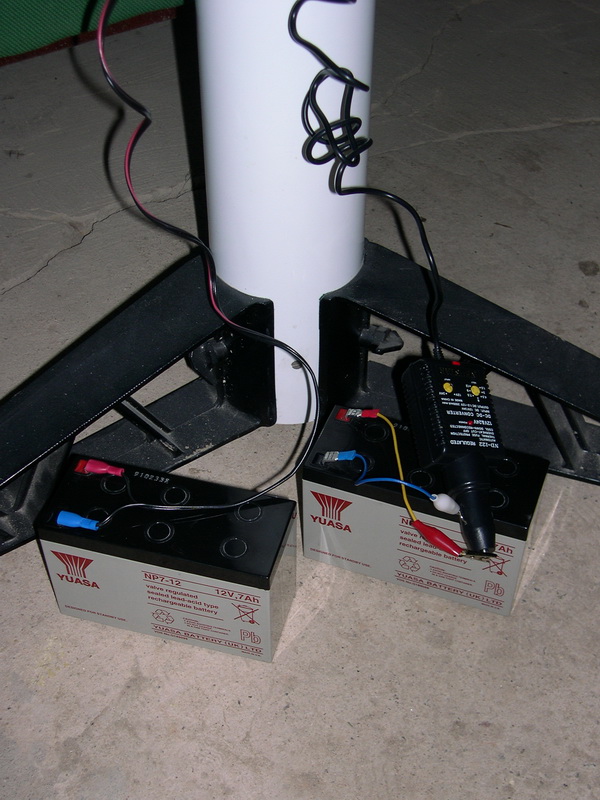

Для электропитания монтировки и фотоаппарата используются аккумуляторы NP7-12 от списанного блока бесперебойного питания или автомобильный аккумулятор (через разъем прикуривателя).
newton200 newton200
Подсветка искателя
Электропитание
